1. Produkt:
Ochrona hydrauicznego nożyce aligatora:
Ten pilnikowy nożycowy aligator hydrostatyczny Q43-800 ma zastosowanie głównie w zakładach przeróbki metali i stacjach recyklingu złomu w małej skali. Wyposażony w ostrze o długości 800 mm, działa z dużą siłą ścinającą. Napęd za pomocą urządzenia hydraulicznego zapewnia bezpieczną pracę i prostą obsługę. Co więcej, jest dostępny w montażu bez śrub ze stopą. Jeśli nie ma zasilania w miejscu pracy, ten produkt może być zasilany przez silnik wysokoprężny, oszczędzając zarówno czas, jak i robociznę.
Zaletą tego noża aligatora jest to, że wszystkie połączenia spawalnicze są obrabiane za pomocą spawania w procesie produkcyjnym. Skonfigurowane śruby spełniają wyższe standardy wytrzymałości niż inne podobne produkty. Ta maszyna jest w stanie ścinać około 3 do 5 ton materiałów na zmianę. Zgodnie z wymaganiami klientów, ta główna rama i jednostka hydrauliczna są zintegrowane w jednym urządzeniu. W związku z tym produkt ten zajmuje mało miejsca i jest wygodny w transporcie i obsłudze. Ponadto informacje na temat tego produktu można uzyskać kontaktując się z naszą grupą sprzedaży.
2. Parametry techniczne:
NIE | Q43-800 Zabezpieczenie hydrauiczne ścinanie aligatora - specyfikacje techniczne | ||
1 | Największa siła tnąca (tona) | 800KN | |
2 | Skok pociętego walca | 240 mm | |
3 | Wysokość stołu roboczego | 790 mm | |
4 | częstotliwość na minutę (czasy) | 8 ~ 12 | |
5 | Długość blendy | 800 mm | |
6 | Największe otwarcie ostrza | 340 mm | |
7 | Ciśnienie układu hydraulicznego | 21 MPa | |
8 | Całkowita moc | 7,5 kW | |
9 | Elektromotor | Rodzaj Y132M-4 | QTY 1 kawałek |
Znamionowa prędkość 1440 obr./min | Moc 7,5 kW / 10 KM | ||
10 | Pompa hydrauliczna | Rodzaj 25YCY14-1B | QTY 1 kawałek |
Zrzuty nominalne 25 ml / r | Ciśnienie nominalne 31,5 MPa | ||
11 | Całkowity rozmiar maszyny | 2200 × 900 × 1600 mm |
SN. | Nazwa złomu | Rozmiar złomu | QTY. |
1 | Okrągły pasek | φ40 mm | 1 SZT. |
2 | Pasek kwadratowy | 35 × 35 mm | 1 SZT. |
3 | Kątownik | 40 × 40 × 4 mm | 3 SZT. |
4 | Blachy stalowej | 14 × 125 mm | 1 SZT. |
3. Opis:
Nożyce aligatorowe z serii Q43 są najczęściej stosowane w zakładach przerobu metali z recyklingu, przy demontażu pól pojazdów skradzionych, pól wytopowych i odlewniczych oraz w innych gałęziach przemysłu. Jest w stanie obrabiać kształtowniki stalowe o różnych kształtach i zróżnicowanym odpadowym metalu konstrukcyjnym, takim jak stal okrągła, kwadratowa, kątowa, I, stalowa, stalowa i stalowa do zakwalifikowanego wsadu do pieca poprzez cięcie na zimno. Dodany za pomocą odpowiednich urządzeń, nasz produkt może pracować jako sprzęt do ścinania długości dla małych sekcji stalowych w walcarce.
4. Budowa
W standardowej strukturze nożyce aligatora, komputer mainframe i stacja hydrauliczna są rozdzielone. W tym przypadku rama główna składa się z uchwytu ostrza tnącego, wspornika ruchomego ostrza napędzanego przez cylinder ścinający, płyty trzymającej napędzanej przez cylinder trzymający, urządzenie regulujące i tak dalej. Jeśli chodzi o małą niestandardową maszynę, główna i hydrauliczna może być zintegrowana razem, zgodnie z wymaganiami klientów. Ponadto cylinder zaciskowy można usunąć w zależności od warunków cięcia.
Tryb pracy
Specjalna konstrukcja jest zgodna z potrzebami klientów. Ta maszyna może stosować ręczne urządzenie podające, ręczny system ścinania dla pojedynczego cięcia lub automatycznego ciągłego systemu cięcia. Jeśli chodzi o maszynę o małych rozmiarach, pedał nożny może być używany do sterowania.
5. Funkcje
1. Pod napędem hydraulicznym nożyce te są bezpieczne, niezawodne i wygodne w manipulowaniu.
2. Długość otwarcia ostrza zmienia się, w tym 400 mm, 600 mm, 700 mm, 800 mm, 1000 mm, 1200 mm, 1600 mm i 1800 mm. Siła tnąca jest podzielona na osiem stopni, od 63ton do 500ton. Użytkownicy mogą wybrać maszynę z różną siłą i rozmiarem otworu ostrza w pewnym zakresie w oparciu o wymagania skali roboczej i ścinania.
3. Nie wymaga śrub stopowych do zainstalowania maszyny.
4. W miejscu, w którym nie ma zasilania, urządzenie może być zasilane przez silnik wysokoprężny.

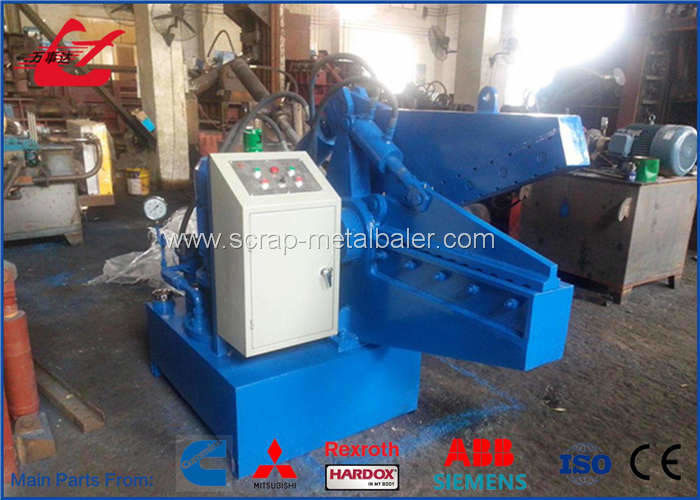

6. Zdjęcia:
